贵州机电设备为你讲解机电设备安装工艺基础

发布日期:2019-09-21 作者: 点击:

贵州机电设备为你讲解机电设备安装工艺基础


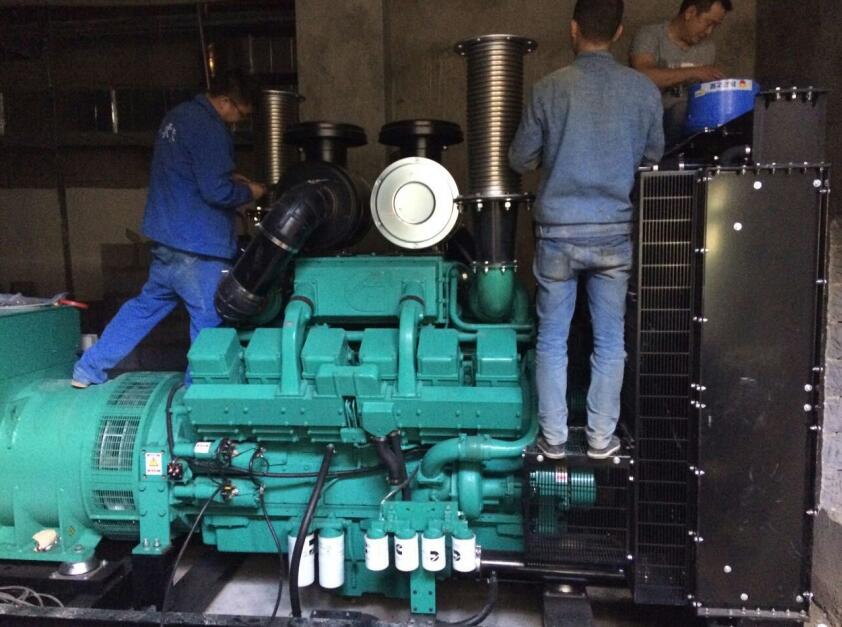

贵州机电设备安装的基本程序

熟悉设备图纸技术资料→编制安装施工方案→施工技术交底→施工准备→设备开箱检验(到货时另需初检)→基础验收与处理→垫铁安装→设备的安装就位→找正、找平→设备基础的二次灌浆→静设备试压→内件安装(动设备解体、清洗、装配)→附属设备及管道的安装→预试车(单机试车)→交工验收。


贵州机电设备基础分类

设备基础按材料分为混凝土结构基础、金属结构基础两类;此两类设备基础都是我们在设备安装中常见的。其中混凝土设备基础中以块体式、框架式最为常见的。

块体式按其形状类型分为:

矩形基础(如泵类等);

圆形设备基础(如塔类);

联合设备基础(机组类);

相互关联设备基础(如箱式炉类、管廊架等);

环状设备基础(如球罐、储罐)等多种形状的设备基。

本课件是以混凝土设备基础为主讲内容。

机电设备安装前的准备工作


一、开箱

1.设备开箱的方法:先拆去箱盖,待查明情况后再拆开四周的箱板,箱底一般暂不拆除。

2.注意事项:对于装小零件的箱,可只拆去箱盖,等零件清点完毕后,仍将零件放回箱内,以便保管。对于较大的箱,可将箱盖和箱侧壁拆去,设备仍置于箱底上,这样可防止设备受震并起保护作用。


二、清点

设备的开箱检验,应在双方人员参加下,进行设备的清点和检查,并做好记录。

⑴设备表面及包装情况;

⑵设备装箱清单、出厂检验单等技术文件;

⑶根据装箱单清点全部零件及附件;

⑷各零件和部件有无缺陷、损坏、变形和锈蚀等现象;

⑸机件各部分尺寸是否与图样要求相符。


贵州机电设备的工艺布局

设备工艺布局是按生产工艺的要求,合理地布置设备和生产线。

工艺布局图上应标出的内容:

各设备的位置;

辅助设备;

维修时起重架所需空间和高度;

车道、通道、地道及成品和半成品的堆放场所;

有隔墙时注明隔墙的性质;

建筑(厂房)布置方位的主要尺寸;

是否有冷却、蒸汽、压缩空气系统;

是否有采暖、通风、吸尘设备。


地脚螺栓

1.作用:地脚螺栓是靠金属表面与混凝土间的粘着力和混凝土在钢筋上的摩擦力而将设备与基础牢固的连接。

2.分类,以下是常见的地脚螺栓:

3.地脚螺栓的形式和规格

⑴地脚螺栓一般设计单位已在设计文件中已定确定;

⑵地脚螺栓的形式、规格、材质是否符合设计技术文件的要求;如有问题随时与设计单位联系;

⑶地脚螺栓也可根据设备的重量、载荷及当地风向,计算抗风弯矩,根据计算结果在相关规范中选取;如GB799;机械设计手册等

⑷当地脚螺栓无规定时,地脚螺栓的直径一般可按设备底座的脚螺栓孔径小2-4mm选取,长度可按以下经验公式计算:L=15D+S

式中:L——地脚螺栓总长度;

D——地脚螺栓的直径;

S——垫铁高度、设备底座高度、垫圈和螺母以及预留螺距(1.5-5)扣长度的总和。

非正规的地脚螺栓


贵州机电设备的基础做法的分类

1.地脚螺栓直埋式设备基础

地脚螺栓在基础施工时一次浇灌的方法:

施工质量控制程序;

校核土建图与设备底座的地脚孔的坐标位置几何尺寸,地脚螺孔是否与螺栓匹配;

地脚螺栓定位尺寸、标高位置确定后,认真复查无误后进行进行加固,避免浇砼时移动;(一次浇注法一般采用定位模板)。

优点:减少一次灌浆的时间,工期快。

缺点:施工麻烦,螺栓的坐标、标高必须定位准确。

2.地脚螺栓预留孔设备基础

预留孔设备基础一般适用于机、泵类动设备的安装。

优点:设备安装找正时调整范围大。

缺点:施工周期相对较长。


贵州机电设备的基础放线

一般设备安装时,采用几何法放线法。通常是确定基础中心点,然后划出平面位置的纵、横向基准线,基准线的允许偏差应符合规定要求。

1.平面位置放线时,应符合下列要求:

(1)根据施工图和有关建筑物的柱轴线、边沿线或标高线划定设备安装的基准线(即平面位置纵、横向中心线和标高线基准线)。

(2)较长的基础可用经纬仪或吊线的方法,确定中心点,然后划出平面位置基准线(纵、横向基准线)。

(3)施工中基准线有可能被就位的设备覆盖的,且设备就位后必须复查的,应事先引出基准线,并做好标志。

2.根据建筑物或划定的安装基准线测定标高,用水准仪转移到设备基础的适当位置上,并划定标高基准线或埋设标高基准点。根据基准线或基准点检查设备基础的标高以及预留孔或预埋件的位置是否符合设计和相关规范要求。

3.若联动设备的轴心较长,放线时有误差时,可架设钢丝替代设备中心基准线。

4.相互有连接、排列或衔接关系的设备,应按设计要求划定共同的安装基准线。必要时应按设备的具体要求,埋设临时或永久的中心标板或基准放线点。埋设标板应符合下列要求:

(1)标板中心应尽量与中心线一致。

(2)标板顶端应外露4-6mm,切勿凹入。

(3)埋设要用高强度水泥砂浆,最好把标板焊接在基础的钢筋上。

(4)待基础养护期满后,在标板上定出中心线,打上冲眼,并在冲眼周围划一圈红漆作为明显的标志。

5.设备定位基准安装基准线的允许偏差应符合规定要求:

(1)设备与其他机械设备无联系的, 设备的平面位置和标高对安装基准线有一定的允许偏差,平面位置允许偏差为±10mm;标高允许偏差(+20,-10)mm。

(2)与其他机械设备有联系的, 设备的平面位置和标高对安装基准线有一定的允许偏差,平面位置允许偏差为±2mm;标高允许偏差±1mm。


基础的检查与验收

设备基础几何尺寸的检查的内容:

核对基础几何尺寸应符合设计文件要求;

检查坐标中心线偏差,检查方法沿纵横两个方向测量,并取其中最大值;

预埋地脚螺栓标高、位置、方位是否正确;预留孔洞的深度,垂直度、坐标位置是否符合设计要求;

块式基础几何偏差标准见GB50231中标高、预留地脚螺栓孔、预埋件等应符合要求;框架式基础几何偏差;

设备基础实体质量的检查要求:

基础表面应无蜂窝、裂纹及露筋等缺陷;

用锤子敲击基础,检查密实度,不得有空洞声音;

对大型设备或精度要求高的设备基础,有预压要求的,施工单位应提供预压记录和沉降观测点。


贵州机电设备的基础的处理

基础研磨时,用水平仪在平垫板上测量水平度,其纵横之差一般不大于0.5mm/m,用着色法检查垫铁与基础的接触面积,其接触面积一般不小于70%,并均匀分布在垫铁与基础上。

研磨好后,用水平或连通管水平仪测量各垫铁间的高度差,以垫铁的厚度和块数调整各组垫铁的标高,各组间的相对高差应控制在1㎜以内,并且每组垫铁一般不超过5块,并尽量少用薄垫铁。

基础表面必须铲麻面,麻点的深度不得小于10mm;麻点分布均匀,且每10平方厘米不小于3-5点;垫铁位置以外的设备基础表层,凡需二次灌浆的部位应将基础表面的浮浆打掉,并清洗干净,方能进行设备就位。

垫铁组的位置确定后,用扁铲对基础表面进行处理,垫铁窝的处理的面积应大于垫铁边缘30-50mm。处理时不要用力过大,应避免产生崩石掉快和孔洞。

垫铁的高度一般控制在30-70mm,大型设备垫铁组高度一般控制在40-70mm左右。

带锚板的地脚螺栓,锚板接触面必须与基础接触面进行研磨,使锚板与基础接触良好,接触面不小于70%,且接触点分布均匀。


垫铁

1.垫铁的作用:垫铁是用于设备的找正找平,使机械设备安装达到所要求的标高和水平,同时承担设备的质量和拧紧地脚螺栓的预紧力,并将设备的振动传给基础,来减少设备的振动。

2.垫铁分类

(1)平垫铁又名矩形垫铁,用于承受主要负荷和有较强连续振动的设备。

(2)斜垫铁,与同代号的平垫铁配合使用。安装时配对使用,配对使用的垫铁应采用同一斜度。

(3)开口垫铁用于安装在金属结构上面的设备,或用于设备是由两个以上支腿支承,且支腿面积较小的场合。

(4)钩头垫铁多用于不需要设置地脚螺栓的金属切削机床的安装。

(5)可调垫铁一般用于精度要求较高的金属切削机床的安装。

3.垫铁的规格:

⑴垫铁的规格尺寸,垫铁的面积可按根据设备重量及螺栓载荷计算,其面积的计算工公式见GB50461-2008中附录A。

⑵垫铁的选择按《石油化工静设备安装施工验收范》中附录。

⑶斜垫铁应配对使用并进行优选,斜接触面应进行机械加工,斜垫铁的斜度一般为1/20。

⑷斜垫铁应与平垫铁规格尺寸匹配,允许平垫铁大一个规格。

⑸垫铁表面必须平整无氧化物,飞边、毛刺。

⑹气割的平垫铁必须清理干净气割瘤疤及氧化物。

4.垫铁的安装,垫铁的位置:

⑴根据设备或机组的结构特点确定垫铁摆放的位置,

⑵一般地脚螺栓两侧各放置一组垫铁;尽量使垫铁组靠近地脚螺栓;

⑶两组垫铁的距离控制在500mm以内;大于500mm时增加一组垫铁;

⑷当地脚螺栓间距小于300mm时,可在各地脚螺栓的同一侧放置一组垫铁。

⑸当设备底座有加筋板时垫铁位置应选择在加筋板的下面。

⑹带锚板的地脚螺栓垫铁的位置应放在预留孔洞两侧。
